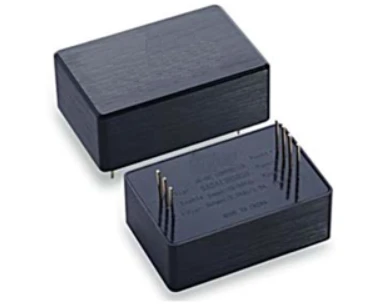

Wat is een voedingsmodule?
De voedingsmodule wordt het energietoevoerstation in het circuit genoemd. Het zet de benodigde stroom om in de gelijkstroom of wisselstroom die de gebruiker nodig heeft door middel van spanningsconversie.
De voedingsmodule kan een stabiele AC- en DC-vermogensoutput leveren voor instrumenten of besturingsapparaten in gerelateerde systemen. En stabiele stroom kan isolatie, bescherming, spanningsomzetting, spanningsstabilisatie, ruisonderdrukking en andere functies aan het circuit toevoegen.
De belangrijkste componenten van de voedingsmodule omvatten elektrolytische condensatoren, optocouplers, printplaten, halfgeleiderapparaten, schakeltransformatoren, potentiometers, zekeringen, enz. De modulaire structuur biedt de voordelen van een hoog aanpassingsvermogen, hoge betrouwbaarheid, hoog vermogen, eenvoudig onderhoud en brede sollicitatie.
Vanwege de vele voordelen van modulaire structuren worden modulaire voedingen veel gebruikt in communicatie, auto-elektronica, lucht- en ruimtevaart en andere gebieden.
Defect van de voedingsmodule
Het falen van een voedingsmodule wordt meestal veroorzaakt door interne en externe factoren die resulteren in de degradatie van de interne componenten.
Interne factoren worden voornamelijk veroorzaakt door niet-conform ontwerp of toepassing van productiematerialen, bordontwerp, assemblage en verpakking.
Externe factoren omvatten voornamelijk elektrische spanning, elektrostatische ontlading en overbelasting. De meest voorkomende externe factor is dat wanneer de temperatuur hoog is, de voedingsmodule vatbaar is voor veroudering en degradatie, wat kan leiden tot storingen en ernstige gevolgen.
De meest voorkomende storingsmodi van voedingsmodules zijn als volgt:
|
Mislukkingsmodus |
Reden |
|
openen circuit |
Er zijn verschillende redenen voor vermogensmoduleproducten in verschillende stadia: een van de meest voorkomende oorzaken van open circuitstoringen bij nieuwe vermogensmodules zijn defecten in de soldeerverbindingen tijdens het productieproces, resulterend in losse verbindingen; De meest voorkomende oorzaken van storingen in een open circuit tijdens gebruik zijn trillingen die leiden tot storingen in de elektrische verbinding of degradatie van interne componenten. |
|
kortsluiting |
Wanneer er een kortsluitingsfout optreedt in de voedingsmodule, kan dit schade aan de interne componenten veroorzaken, waardoor de voedingsmodule beschadigd raakt. Onmiddellijke hoge spanning, veroudering van componenten en verlies van isolatiemedium kunnen allemaal leiden tot kortsluiting in voedingsmodules. |
|
Onstabiele uitgangswaarde |
De onstabiele uitgangswaarde impliceert tot op zekere hoogte dat sommige componenten in de voedingsmodule verouderd, verslechterd of beschadigd zijn, zoals condensatoren, transistors, enz., of dat de spanningsregelaar beschadigd is. |
|
De output is te hoog |
De redenen voor de hoge output van de voedingsmodule zijn onder meer interne condensatoren, veroudering en degradatie van diodes, open circuit van een of meer gelijkrichtdiodes en kortsluiting tussen de windingen van de primaire spoel van de transformator. |
|
Lage opbrengst |
Wanneer de door de voeding gedragen belasting zijn eigen capaciteit overschrijdt, zal er een fenomeen van een laag uitgangsvermogen optreden. |
|
Rimpeling te hoog |
Wanneer de uitvoer van de voedingsmodule de tolerantie overschrijdt en gepaard gaat met een hoge amplitude van de voedingsfrequentie of harmonische rimpel, geeft dit aan dat de hoofdfiltercondensator verouderd en defect is. |
Elk van de bovenstaande redenen kan leiden tot het algehele falen van de voedingsmodule, wat resulteert in instabiliteit of falen van het hele circuit, wat aanzienlijke verliezen in het dagelijks leven of de productie veroorzaakt.
Door voedingsmodules te screenen, kunnen voedingsmodules worden geëlimineerd die in een vroeg stadium verouderd en defect zijn geraakt. Daarom is het uiterst belangrijk om gekwalificeerde voedingsmoduleproducten te screenen voordat ze voor gebruik worden afgeleverd.
De servicemogelijkheden van GRGTEST
Een gekwalificeerde voedingsmodule moet elektrische in- en uitgangsparameters hebben binnen het gekwalificeerde bereik. Het testen van elektrische parameters van de voedingsmodule is dus een belangrijk onderdeel van de screening van de voedingsmodule.
Daartoe heeft GRGTEST het CHEMA 8000-testsysteem voor voedingsmodules geïntroduceerd, dat snel, nauwkeurig en uitgebreid de elektrische parameters van verschillende modellen en specificaties van voedingsmodules test.
GRGTEST voert gewoonlijk de volgende routinematige elektrische parametertests uit op voedingsmodules om hun prestaties te evalueren:
- Uitgangsnauwkeurigheidstest
- Rimpel test
- Efficiëntie testen
- Dynamische responstesten
- Overstroombeveiligingstest (kortsluitbeveiliging)

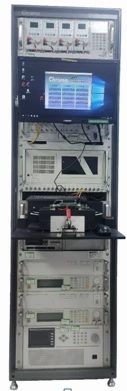

Chroma 8000 testsysteem voor voedingsmodules

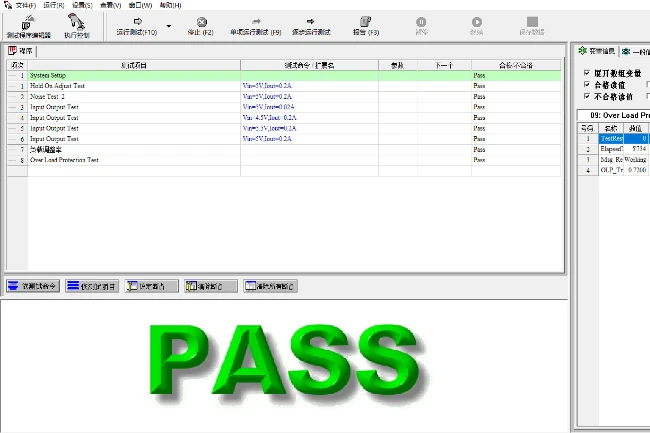

Testinterface
